Bằng cách loại bỏ hoàn toàn các tấm mặt nạ kim loại truyền thống và chuyển sang dùng kỹ thuật quang khắc, công nghệ FLiPP OLED mới của LG Display vừa giải quyết được điểm nghẽn sản xuất tấm nền lớn, vừa giúp màn hình sáng hơn, bền hơn và tiết kiệm điện hơn đáng kể.
Trong quy trình sản xuất màn hình RGB OLED truyền thống, phương pháp bốc xạ qua mặt nạ kim loại siêu mịn (Fine Metal Mask - FMM) từ lâu đã là tiêu chuẩn. Dù vậy, FMM luôn đi kèm những giới hạn kỹ thuật khó chịu. Để phá vỡ rào cản này, LG Display vừa giới thiệu công nghệ mới có tên FLiPP (FMM-Less Innovative Pixel Patterning) với cách tiếp cận hoàn toàn khác.
Điểm yếu lớn nhất của phương pháp FMM nằm ở chính những tấm mặt nạ kim loại. Khi kích thước tấm nền tăng lên, các tấm kim loại lớn rất dễ bị võng xuống do trọng lượng tự thân, dẫn đến hiện tượng căn chỉnh sai lệch và gây lỗi lem màu giữa các điểm ảnh. Thêm vào đó, mỗi kích thước và độ phân giải màn hình lại đòi hỏi một bộ mặt nạ FMM riêng, đẩy chi phí sản xuất lên cao và giới hạn khả năng xử lý trên các tấm phôi kính lớn (mother-glass substrate).
FLiPP giải quyết triệt để vấn đề này bằng cách loại bỏ hoàn toàn FMM, thay thế bằng quy trình tạo hình điểm ảnh dựa trên quang khắc (photolithography). Nhà sản xuất sẽ phủ lần lượt các lớp vật liệu RGB, căn chỉnh vị trí chính xác, sau đó dùng tia cực tím (UV) chuẩn xác cao để loại bỏ phần vật liệu thừa trong quá trình tạo mẫu điểm ảnh. Nhờ không còn phụ thuộc vào các tấm kim loại, việc tạo hình RGB OLED trên các tấm nền khổ lớn trở nên linh hoạt hơn rất nhiều.
Không chỉ giải bài toán gia công, FLiPP còn mang lại bước nhảy vọt về thông số hiển thị. Ở cùng điều kiện so sánh với tấm nền FMM truyền thống, tỷ lệ khẩu độ mở của điểm ảnh (aperture ratio) trên tấm nền FLiPP tăng khoảng 55%.
Khẩu độ lớn hơn đồng nghĩa với việc các bóng bán dẫn và vật liệu hữu cơ không phải gồng mình hoạt động ở mức công suất quá cao để đạt độ sáng mong muốn. Nhờ đó, công nghệ mới đem lại những cải tiến cụ thể:
Trong quy trình sản xuất màn hình RGB OLED truyền thống, phương pháp bốc xạ qua mặt nạ kim loại siêu mịn (Fine Metal Mask - FMM) từ lâu đã là tiêu chuẩn. Dù vậy, FMM luôn đi kèm những giới hạn kỹ thuật khó chịu. Để phá vỡ rào cản này, LG Display vừa giới thiệu công nghệ mới có tên FLiPP (FMM-Less Innovative Pixel Patterning) với cách tiếp cận hoàn toàn khác.
Bỏ mặt nạ kim loại, chuyển sang dùng quang khắc
Điểm yếu lớn nhất của phương pháp FMM nằm ở chính những tấm mặt nạ kim loại. Khi kích thước tấm nền tăng lên, các tấm kim loại lớn rất dễ bị võng xuống do trọng lượng tự thân, dẫn đến hiện tượng căn chỉnh sai lệch và gây lỗi lem màu giữa các điểm ảnh. Thêm vào đó, mỗi kích thước và độ phân giải màn hình lại đòi hỏi một bộ mặt nạ FMM riêng, đẩy chi phí sản xuất lên cao và giới hạn khả năng xử lý trên các tấm phôi kính lớn (mother-glass substrate).
FLiPP giải quyết triệt để vấn đề này bằng cách loại bỏ hoàn toàn FMM, thay thế bằng quy trình tạo hình điểm ảnh dựa trên quang khắc (photolithography). Nhà sản xuất sẽ phủ lần lượt các lớp vật liệu RGB, căn chỉnh vị trí chính xác, sau đó dùng tia cực tím (UV) chuẩn xác cao để loại bỏ phần vật liệu thừa trong quá trình tạo mẫu điểm ảnh. Nhờ không còn phụ thuộc vào các tấm kim loại, việc tạo hình RGB OLED trên các tấm nền khổ lớn trở nên linh hoạt hơn rất nhiều.
Sáng hơn, bền hơn và ăn ít điện hơn

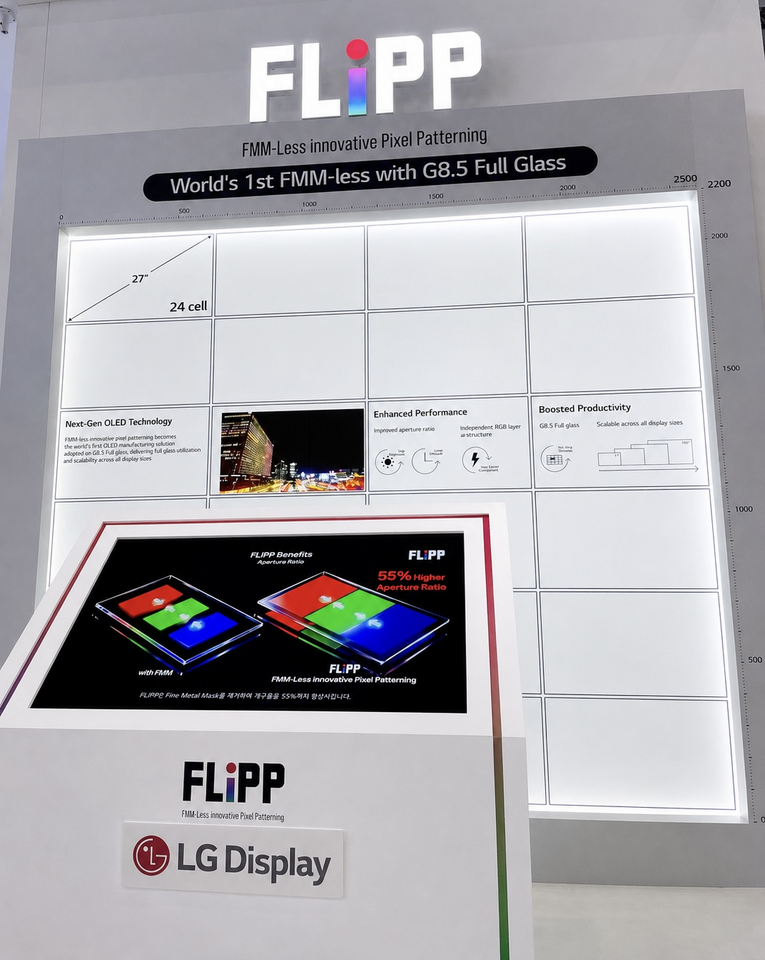

Không chỉ giải bài toán gia công, FLiPP còn mang lại bước nhảy vọt về thông số hiển thị. Ở cùng điều kiện so sánh với tấm nền FMM truyền thống, tỷ lệ khẩu độ mở của điểm ảnh (aperture ratio) trên tấm nền FLiPP tăng khoảng 55%.
Khẩu độ lớn hơn đồng nghĩa với việc các bóng bán dẫn và vật liệu hữu cơ không phải gồng mình hoạt động ở mức công suất quá cao để đạt độ sáng mong muốn. Nhờ đó, công nghệ mới đem lại những cải tiến cụ thể:
- Độ sáng: Tăng gấp 1,6 lần so với công nghệ FMM.
- Tuổi thọ: Tăng gấp 2,4 lần, giúp hạn chế đáng kể nỗi lo suy giảm chất lượng hiển thị theo thời gian.
- Tiêu thụ điện năng: Giảm khoảng 13%.
- Chi phí: Giảm chi phí sản xuất tổng thể nhờ quy trình linh hoạt và không phải đúc khuôn kim loại riêng cho từng kích thước.
