Theo báo Nikkei, nhà sản xuất chip Kioxia Holdings của Nhật Bản dự kiến sẽ bắt đầu sản xuất chip nhớ flash NAND thế hệ tiếp theo vào năm tới tại nhà máy của mình ở tỉnh Iwate.

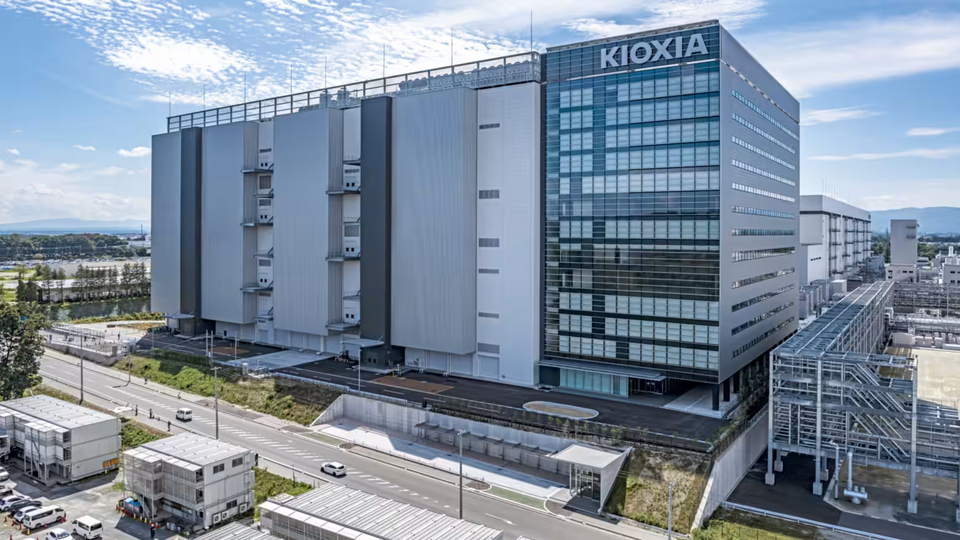

Nhà máy Fab2 của Kioxia tại Kitakami, tỉnh Iwate, nơi sẽ sản xuất các chip nhớ mới để đáp ứng nhu cầu do trí tuệ nhân tạo (AI) thúc đẩy.
Các chip nhớ thế hệ mới này là một phần trong nỗ lực nắm bắt nhu cầu từ các trung tâm dữ liệu trí tuệ nhân tạo với nhu cầu tính toán khổng lồ thông qua việc tăng mạnh dung lượng lưu trữ dữ liệu dài hạn. Kế hoạch của Kioxia là tạo ra một hệ thống phát triển và sản xuất hiệu quả, khác biệt với nhà máy Yokkaichi hiện có của công ty ở tỉnh Mie.
Việc sản xuất tại nhà máy Kitakami ở Iwate sẽ bắt đầu với công nghệ mà công ty gọi là "Thế hệ 10". Bằng cách tăng số lớp ô nhớ xếp chồng theo chiều dọc lên 332 lớp so với 218 lớp của Thế hệ 8, Kioxia sẽ tăng dung lượng bộ nhớ trên mỗi đơn vị diện tích lên 59% và tăng tốc độ truyền dữ liệu lên 33%. Thế hệ mới này cũng giúp giảm mức tiêu thụ điện năng.
Trước đó đã có nhiều đồn đoán rằng Kioxia sẽ sản xuất các chip mới tại nhà máy Yokkaichi, nơi họ đang tiến hành nghiên cứu và phát triển, nhưng nhiều nguồn tin thân cận đã tiết lộ rằng việc sản xuất sẽ được thực hiện tại nhà máy Kitakami. Không có kế hoạch mở rộng nào được đưa ra, vì công ty sẽ sử dụng tòa nhà thứ hai hiện có tại khu vực này – Fab2 – vốn đã bắt đầu hoạt động vào tháng 9.
Kioxia có chiến lược hai hướng, bao gồm phát triển và sản xuất cả các dòng chip hướng đến hiệu năng cao trong khi vẫn giữ chi phí đầu tư thấp, cũng như các dòng chip dung lượng lớn với nhiều lớp hơn.
Các chip nhớ thế hệ thứ 10 là loại sản phẩm dung lượng lớn mà công ty đang nhắm đến. Chiến lược hai hướng này sẽ giúp duy trì hiệu quả sản xuất, với nhà máy Yokkaichi tiếp tục tập trung vào các sản phẩm hiệu năng cao, trong khi các sản phẩm dung lượng lớn – đòi hỏi chi phí đầu tư lớn để bổ sung thêm các lớp – sẽ được sản xuất tại nhà máy Kitakami.
“Chúng tôi đang tăng sản lượng tính bằng gigabyte tại nhà máy Yokkaichi bằng cách chuyển sang sản xuất các sản phẩm hiệu năng cao,” Phó Chủ tịch điều hành Kioxia, ông Tomoharu Watanabe, cho biết tại một cuộc họp báo chiến lược của công ty vào tháng Sáu. “Song song đó, chúng tôi đang mở rộng nhà máy Kitakami với trọng tâm là các sản phẩm dung lượng lớn.”
Việc sản xuất các sản phẩm hiệu năng cao thế hệ 9 tại nhà máy Yokkaichi sẽ bắt đầu vào cuối năm tài chính này. Kioxia kỳ vọng chip thế hệ 9 của họ sẽ được sử dụng chủ yếu trong điện thoại thông minh. Chip thế hệ 9 sẽ giữ chi phí ở mức thấp bằng cách duy trì cùng số lớp như các mẫu trước đó, nhưng sử dụng kiến trúc mới hơn để cải thiện tốc độ xử lý dữ liệu và mức tiêu thụ điện năng.
Kiến trúc mới đó sử dụng công nghệ bao gồm việc sản xuất hai tấm wafer riêng biệt, một tấm chứa các ô nhớ và tấm kia chứa các mạch để đọc và ghi dữ liệu. Sau đó, các chất nền được liên kết trực tiếp với nhau. Kỹ thuật này đã được sử dụng từ thế hệ 8. Các chip nhớ thông thường có các ô nhớ và mạch đọc/ghi được in trên cùng một chất nền.
Tỉnh Iwate phía nam của Nhật, nơi đặt nhà máy Kitakami, đang trở thành trung tâm sản xuất chất bán dẫn. Tháng trước, Tokyo Electron đã hoàn thành việc xây dựng một cơ sở tại đó, tích hợp sản xuất và hậu cần. Các nhà cung cấp chip như Fujikin và Mirapro cũng đã tăng cường sự hiện diện của họ trong khu vực này.
